1、单列A型空冷凝汽器温度监测装置结构





空冷凝汽器温度场监测系统结构



   本装置针对空冷凝汽器大范围温度场监测系统采用了两层现场总线结构，这种方式使得对空冷岛的监测非常容易、成本降低、布线简单。为实现空冷岛大面积温度监测，采用定制的监测专用线缆作为基本测温元件，避免了传统热电阻测温方式的缺点，并且可以根据空冷岛的结构特点任意设计测温点分布方案，优化布置和监测效果。温度传感器测温范围－55～+125℃，测温误差小于0.5℃，分辨率0.0625℃，完全满足空冷系统温度监测的需要。



2、直接空冷系统设置温度场监测装置的作用

❶ 监测空冷系统的冬季运行状态，实现防冻预警

❷ 监测热风回流现象

❸ 监测空冷散热管束积灰情况，指导清洗操作

❹ 优化运行，节能降耗

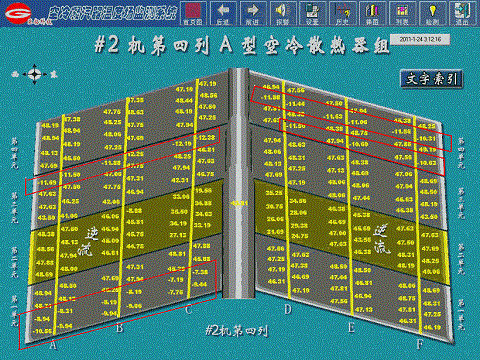

空冷岛温度场局部低温监测界面

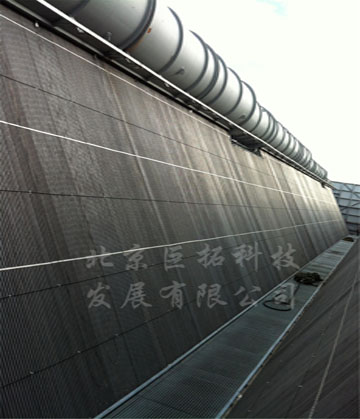

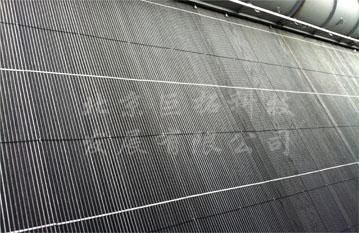

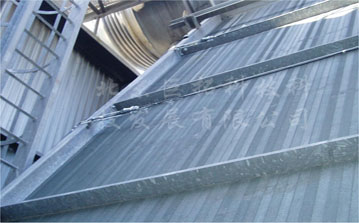

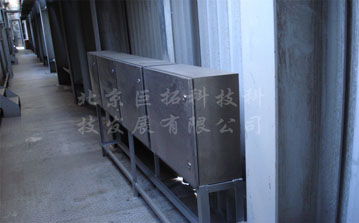

空冷岛温度场在线监测系统安装
